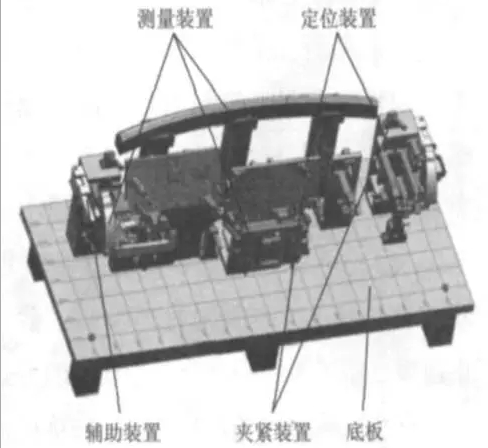

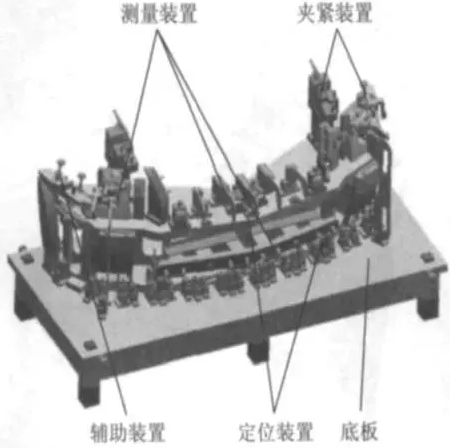

汽車大型飾件檢具有著汽車零件檢具的共性，也有著其自身的特點。其結構上主要由以下幾部分組成：底板及機架部分、定位裝置、夾緊裝置、測量裝置、輔助裝置等。如圖1、圖2所示。
3.1底板及機架部分設計

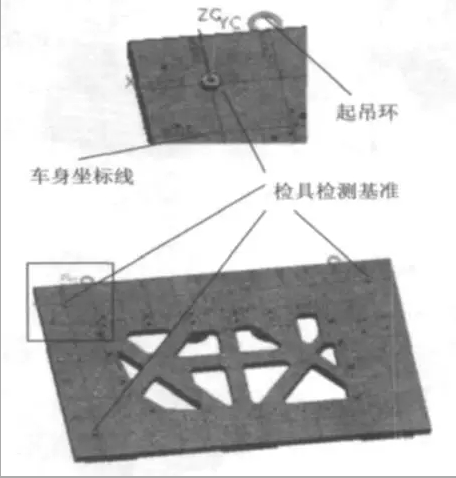

底板和機架部分，是整個檢具的基礎部分，雖然不是檢具的工作部分，其穩定性卻直接影響到整個檢具的精度。因?yàn)榇笮惋椉臋z具比較大，在底板和機架結構設計的時候，一定要注意其剛性和所選材料的加工性和穩定性。現一般采用鑄鋁材料，采用筋板結構或箱體結構。底板上應設置檢具的檢測和校驗基準，可與汽車坐標產生關聯，同時應設置起吊或搬運結構，底板上應有汽車零件坐標線，如圖3所示。因產品本身尺寸比較大，底板設計不能太大，否則引起操作不便，只要能保證翻轉部件不伸出底板為宜。
汽車檢具公司--資訊
3.2 定位裝置設計
汽車零件一般是空間零件的，其在空間的定位對其檢測的正確性與穩定性起著決定性的作用，對于剛性件或小零件，一般采用“3-2-1”的基本原則，即第一基準三點，第二基準兩點，第三基準一點，通俗一點就是用數量不同的點構成面、線、點來限制空間物體的自由度。在實際的生產中是不可能存在真正的點和線，一般都是通過單位“面”來逼近“點”和“線”的，單位面的大小應視產品大小而定。對于大型飾件，在檢具上的擺放狀態應按裝車狀態，避免柔性體的重力狀態對檢測結果的影響，如上圖圖1、圖2 所示。
（1）定位面（第一基準）

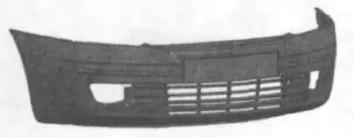

即基準體系中的“3”，對于大型飾件來講，因?yàn)槠鋭傂员容^差，而且重量相對較大，三點不足以構成穩定的面基準，因而其定位體系必須在“3-2-1”的基礎上增加足夠定位點或輔助定位點，才能使過程有完整的基準面，保證定位的可靠性，例如SGM980前保檢具就因定位點過少，而造成產品定位不穩定而誤判產品。第一定位平面盡量選擇重心平面，在可能的情況下，重心應落在定位面構成點組成的多邊形內，以便零件穩定與定位面接觸。如圖4所示為某車型前保險杠，因產品比較大且剛性差，上面有二十多個定位特征。

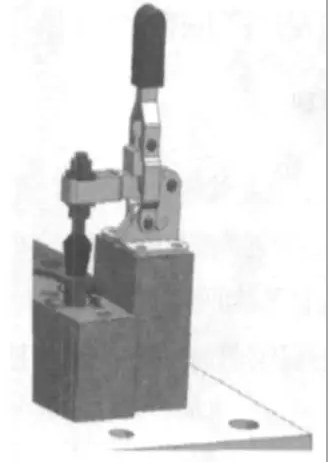

貼緊、夾緊裝置要有一定的剛性，夾緊方向應沿定位面的方向，如圖5所示，如同時夾緊兩個方向時，夾緊方向盡量沿兩面夾角的平分線。
（2）定位銷（孔）（第二、第三基準）即基準體系中的“2”和“1”，一般主定位孔（柱）采用四方位定位銷（孔），次定位孔（柱）采用兩方位定位銷（孔），兩方位定位銷應有防轉措施。對于大型飾件，因其剛性硬度差，而重量比較大，因而一般不采用錐形銷定位，而采用直銷定位，在設計時可先將其設計為孔徑最大值，再根據實際產品的穩定值來修正定位銷的尺寸（必須滿足孔徑的尺寸公差），來保證產品定位的穩定性， 從而確保檢具的R&R 。
當然實際定位特征的形狀還有可能是定位孔（柱）的變形，因而必須具體問題具體分析，結合零件的自身特點運用適當?shù)亩ㄎ恍问絹?lái)保證產品在檢具上定位的可靠。
3.3 夾緊裝置設計
因?yàn)榇笮惋椉旧淼奶攸c(diǎn)和為確保檢測時零件在檢具的唯一狀態，零件放置到檢具上后，應使用夾緊裝置，將零點定位面和檢具定位夾緊裝置要有一定的剛性，夾緊方向應沿定位面的方向，如圖5所示，如同時夾緊兩個方向時，夾緊方向盡量沿兩面夾角的平分線。夾緊裝置的型式和結構多種多樣，但總的原則是在保證壓緊零件和檢具結構允許的前提下，盡量做到操作方便快速，并盡可能使用標準件。
汽車檢具公司--資訊
3.4 測量裝置設計
測量裝置和定位裝置同樣都是檢具的核心部位，是實現檢具檢測功能的重要部分。根據如何判定被檢產品的公差特性，可分為定性型和定量型。定性型測量裝置只判斷產品的合格與否，而不能取得產品特征數值；而定量型測量裝置能直接取得產品特征數值。

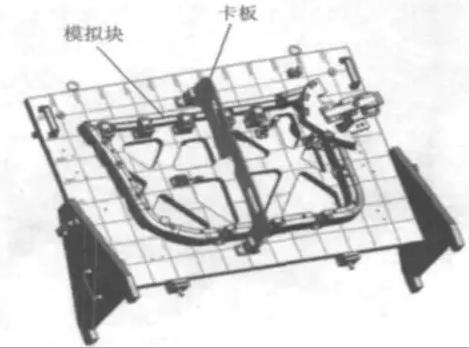

定性測量主要是采用Go-Nogo、體積或面積比較的方法取得的，在飾件檢具上主要是通過模擬塊、截面樣板、止通規、位置規和劃出公差帶區域的方式取得的，用在在線檢測的場合有比較大的優點，具有快速判定產品的功能，如圖6所示。定量測量主要用在產品試制的初期或有KPC檢測要求的場合，在飾件檢具中主要采用百分表、斜尺或塞尺等取得。
在檢具檢測裝置的采用和設計上，要仔細分析產品GD&T ，根據不同的公差特性，采取適當?shù)臋z測方法，比如位置度和輪廓度的檢測方法是不同的，位置公差的最大實體原則和獨立原則也是不相同的，對于相對于不同相對于小基準的公差應區別對待。
