汽車檢具公司（智聯創）講離線三維測量技術
發布時間：2018-08-28 18:29:11
汽車檢具公司（智聯創）：資訊
眾所周知，衡量一個國家汽車工業，特別是轎車工業發展水平的重要特征是新車型的自主開發和設計制造能力，中國汽車工業要想在未來瞬息萬變，競爭激烈的國際市場中處于有利地位，就必須具備車型的系統化開發能力與現代化設計手段，因此，汽車檢具也必須加快使用數字化智能化等高新技術的步伐，開發具有企業知識與特色的智能設計與數字化系統，提高自主創新能力，來面對未來更加精密化，精準化的產品檢測要求。
離線三維測量技術
離線三維測量技術主要包括三坐標，三維光學測量等先進的測量技術，三坐標測量屬于接觸式測量，三維光學測量屬于非接觸測量。
三坐標測量（CMM）是通過測量頭與零件的相對移動來測量零件表面點三維坐標的一種測量方式，三坐標測量具有精度高，速度快，柔性好，數據處理能力強等特點。三坐標測量機構按結構形式分為龍門式三坐標，橋式三坐標，水平懸臂式三坐標和便攜式三坐標等。
三維光學測量技術是光電技術與機械測量結合的高科技，借用計算機技術，可以實現快速，準確的測量，方便記錄，存儲，打印，查詢等功能，按照其工作原理分為兩種:一種是照相式，一種是激光式。“照相式”掃描儀是針對工業產品涉及領域的新一代掃描儀，與傳統的光學測量儀和三坐標測量系統比較，其測量速度提高數十倍，由于有效地控制了整合誤差，整體測量精度也大大提高。它的工作過程類似于照相過程，掃描物體的時候一次性掃描一個測量面，快速簡潔。“照相式”掃描儀采用的是面光技術，掃描速度快，一般在幾秒內便可以獲取百萬多個測量點，基于多視角的測量數據拼接，可以完成物體360度掃描。激光式 屬于較早期的手法，由測量儀發出一束激光光帶，光帶照射到被測物體上并在被測物體上移動時，就可以采集到物體的實際形狀。目前激光掃描測量技術也作為汽車檢具技術發展的重要內容，正開始逐步使用。激光掃描測量技術在汽車生產制造中的應用對汽車質量的提升具有重要意義，通過激光掃描測量儀對曲面零件表面和輪廓進行數據掃描采集，結合數據處理，三維重構和數模對比，分析對比被測零件的數據與CATIA/UG 3D數模，得出零件尺寸和數模的符合點和差異點，輸出最終的檢測報告。此技術的應用目前有局限性，對產品的尺寸和公差也有一定的要求，在不久的將來，此技術會更加的成熟。
檢具，離線三維測量技術都作為汽車零件測量的手段，目前各自都存在局限性，只有不斷的進行功能完善或者兩者功能互相融合，通過改良，才能適應將來的在線檢測發展趨勢。檢具，離線三維測量技術之間的差異見下表，結合實際現場檢測需要，可選擇合理的測量手段。
眾所周知，衡量一個國家汽車工業，特別是轎車工業發展水平的重要特征是新車型的自主開發和設計制造能力，中國汽車工業要想在未來瞬息萬變，競爭激烈的國際市場中處于有利地位，就必須具備車型的系統化開發能力與現代化設計手段，因此，汽車檢具也必須加快使用數字化智能化等高新技術的步伐，開發具有企業知識與特色的智能設計與數字化系統，提高自主創新能力，來面對未來更加精密化，精準化的產品檢測要求。
離線三維測量技術
離線三維測量技術主要包括三坐標，三維光學測量等先進的測量技術，三坐標測量屬于接觸式測量，三維光學測量屬于非接觸測量。
三坐標測量（CMM）是通過測量頭與零件的相對移動來測量零件表面點三維坐標的一種測量方式，三坐標測量具有精度高，速度快，柔性好，數據處理能力強等特點。三坐標測量機構按結構形式分為龍門式三坐標，橋式三坐標，水平懸臂式三坐標和便攜式三坐標等。
三維光學測量技術是光電技術與機械測量結合的高科技，借用計算機技術，可以實現快速，準確的測量，方便記錄，存儲，打印，查詢等功能，按照其工作原理分為兩種:一種是照相式，一種是激光式。“照相式”掃描儀是針對工業產品涉及領域的新一代掃描儀，與傳統的光學測量儀和三坐標測量系統比較，其測量速度提高數十倍，由于有效地控制了整合誤差，整體測量精度也大大提高。它的工作過程類似于照相過程，掃描物體的時候一次性掃描一個測量面，快速簡潔。“照相式”掃描儀采用的是面光技術，掃描速度快，一般在幾秒內便可以獲取百萬多個測量點，基于多視角的測量數據拼接，可以完成物體360度掃描。激光式 屬于較早期的手法，由測量儀發出一束激光光帶，光帶照射到被測物體上并在被測物體上移動時，就可以采集到物體的實際形狀。目前激光掃描測量技術也作為汽車檢具技術發展的重要內容，正開始逐步使用。激光掃描測量技術在汽車生產制造中的應用對汽車質量的提升具有重要意義，通過激光掃描測量儀對曲面零件表面和輪廓進行數據掃描采集，結合數據處理，三維重構和數模對比，分析對比被測零件的數據與CATIA/UG 3D數模，得出零件尺寸和數模的符合點和差異點，輸出最終的檢測報告。此技術的應用目前有局限性，對產品的尺寸和公差也有一定的要求，在不久的將來，此技術會更加的成熟。
檢具，離線三維測量技術都作為汽車零件測量的手段，目前各自都存在局限性，只有不斷的進行功能完善或者兩者功能互相融合，通過改良，才能適應將來的在線檢測發展趨勢。檢具，離線三維測量技術之間的差異見下表，結合實際現場檢測需要，可選擇合理的測量手段。

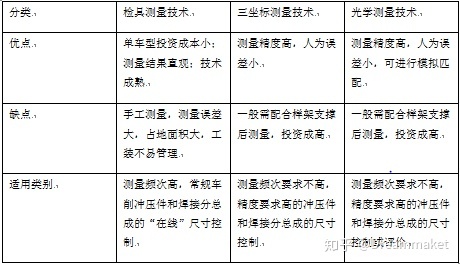

檢具，三坐標及光學測量技術的比較
